產品描述
HFK用於將電快速瞬變/脈衝群脈衝耦合到I / O線上，符合歐洲及國際標準對抗擾度測試的要求。
將電快速瞬變/脈衝群施加到信號線，通常無法在不干擾信號流的情况下通過離散的電容耦合來實現。通常不可能直接接觸到需要測試的電纜，例如同軸電纜或屏蔽電纜。EM TEST的解決方案是將干擾模擬器連接至電容耦合鉗的兩端，通過電容耦合鉗來實現耦合。
按照 2012 年頒布的IEC 61000-4-4標準Ed 3.0要求，對電容耦合鉗的校準，通過標準的校準組件ICC PVKIT 1，由50ohm同軸負載來完成。 -
規格
-符合IEC 61000-4-4標準 Ed.3
-適用於信號線和數據線的電快速瞬變/脈衝群測試
-有效耦合長度1 m
-脈衝群電壓7 kV
-可測試電纜直徑最大40 mm
-電容耦合鉗校準組件符合IEC 61000-4-4 Ed.3 -
特點
CCI PVKIT 1 校準設置
電容耦合鉗的校準
IEC 61000-4-4標準Ed 3.0
建議對電容耦合鉗進行校準。EM TEST按照標準要求研發設計了CCI PVKIT 1 校準組件。
進行校準需要具備下列設施：
CCI PVKIT 1：含傳感器板和支撐附件
PVF 50：50 ohm 負載電阻
PVF AD 3：4 mm 適配器，用於將連接傳感器板連接至KW 50的SHF同軸連接器

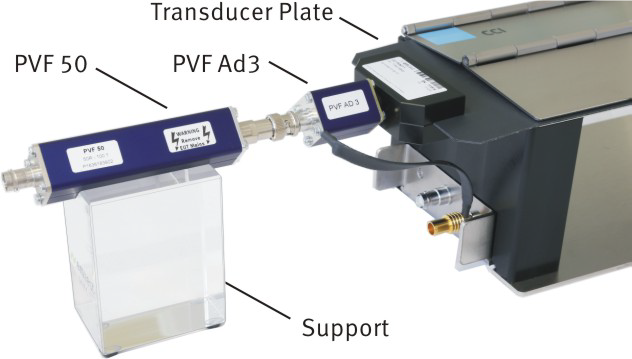

校準設置：
傳感器板應當被放置在電容耦合鉗内，使其連接適配器的一端與耦合板的邊緣對齊。將連接適配器PVF AD 3與一個低阻抗連接帶連結在一起，並接到50 ohm同軸測量終端/衰减器的接地參考平面上。將負載電阻KW 50連接到AD-CA EFT適配器上。利用壓克力支撐附件將PVF 50定位在與耦合鉗相同的距接地參考平面100 mm的高度上。
傳感器板和PVF 50測量終端/衰减器之間的距離應小於0.1 m。
本技術參數表给出了設置示意圖。
進行電容耦合平面的校準，需將電快速瞬變/脈衝群發生器(50 ohm輸出端）的開路電壓設置為：2,000 V
產生的穿過PVF 50（50 ohm匹配電阻）的輸出電壓值為：1,000 V
測量電壓 Vm：10 V
在50 ohm輸入阻抗下，示波器測得的電壓值：5 V
產生的衰减值（理論）：400:1
-
應用
我是中標題
IEC 61000-4-4
EN 61000-4-4
IEC 61000-4-18
EN 61000-4-18
