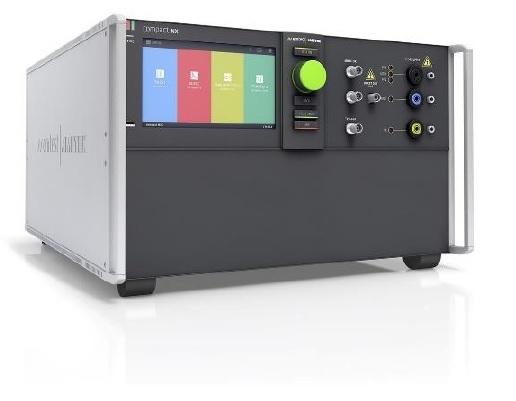

Compact NX7 Series

電磁耐受綜合測試系統

7KV電磁耐受綜合測試系統

Compact NX7 Series


下載規格資料


Compact NX7 - 7KV電磁耐受綜合測試系統用於EFT / Burst / Surge / Telecom Surge / DIPS / MF / PF
新一代的電磁耐受綜合測試系統,可滿足EN/IEC 61000-4-4/5/8/9/11/29測試要求。
具有簡易操作的彩色觸摸螢幕,現代化設計的NX7 bspt系列為完全符合基本電磁耐受測試標準的解決方案。除了內建的單相耦合/去耦網絡(CDN)外,也可擴充外部三相電源耦合去耦合網路達每相200A來測試三相EUT。

規格

現代化的結構設計與7吋彩色觸控螢幕

EFT 5.5 kV / Surge 7.0 kV / DIPS 260V,16A or 32A

內置單相電源CDN容量最高 400 V / 32 A

可手動面板操作,各項測試參數與耦合去耦合線路圖顯示

軟體控制可透過Ethernet / USB / Optical等介面

可監測峰值電壓和電流輸出

可擴充外部三相電源耦合去耦合網路達200A

DIPS模組符合IEC / EN 61000-4-8 / -11 / -29(DC)

特點

All in one - 所有你所需要的測試 NX7 bspt系列是最新現代工藝設計的電磁耐受綜合測試系統。可以依照不同的待測物電源容量來選擇耦合去耦合網路。 NX7 可手動面板操作,各項測試參數與耦合去耦合線路圖均清楚的顯示在彩色觸控螢幕上,遠程軟體控制可透過Ethernet / USB / Optical等介面。監測端的BNC端子可監測峰值電壓和電流輸出。為了增強安全性要求,可以使用Interlock和警告燈等功能。 NX7是第一台可自動監測待測物電源的測試系統。會針對監測到的電源線來進行耦合選擇。選單設置中將隱去沒有使用到的耦合組合。具有預設的通用測試標準操作簡易。快速啟動是方便進行基本的標準等級測試。也可以自行更改所需的測試參數。
ECE-R10
EN 300329
EN 300340
EN 300342-1
EN 300386 V1.3.2
EN 301489-1
EN 50121
EN 55024
EN 61000-4-11
EN 61000-4-29
EN 61000-4-4
EN 61000-4-5
EN 61000-4-8
EN 61000-4-9
EN 61000-6-1
EN 61000-6-2
FCC 97-270 (part 68)
IEC 60255-22-5
IEC 61326
IEC 61850-3
