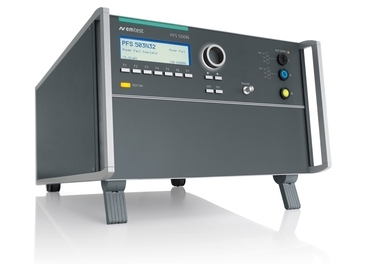

電磁耐受綜合測試系統PFS 503N 系列 - 電壓暫降、短時中斷和電壓變化模擬器
電氣和電子設備會受到電網中電壓暫降、短時中斷和電壓變化的影響。 電壓暫降和短時中斷是由於公共電網、變電設備發生故障或負荷驟變所引起的。 測試此類現象的目的，是驗證電氣和電子設備在遇到電壓突變情況時不會因故障而影響操作條件的安全性。
EM TEST 提供全系列的電源故障模擬器，最高測試等級可達交流 3 x 690 V / 100A，直流 600 V。
規格
額定電壓最高可達 3 x 690 V 交流，600 V 直流
標稱電流最大可達每相 100 A
具備 6 個電子開關及短路保護功能
支援前面板手動操作
內置標準庫包含標準測試程式
直流信號控制外置調壓器
用於電壓暫降、短時中斷和電壓變化測試的獨立式測試設備
全相容三相測試系統，符合 IEC 61000-4-11 Ed.2:2004 和 IEC 61000-4-34 標準，適用于三角形和星形供電被試品測試
支援 USB 和 GPIB 介面
特點
PFS 503N 系列 - 真正意義上的三相電源故障模擬器 與其他電源故障模擬器不同，PFS 503N 系列是真正意義上的三相電源故障模擬器。 它不僅能夠進行逐相測試，而且能夠實現任意兩相或三相的同時測試。 這是由於PFS 503N 系列配有 6 個可分別控制的半導體開關。 每個開關都具有電子短路保護功能。 此外，PFS 503N 系列的額定電流達到了空前的 100 A，此前的電源故障測試設備從未達到這一等級。 通過 PFS 503N 系列的 BNC 輸出埠，既可由示波器分別測量每相電流，又可以測量衝擊電流。 PFS 503N 系列通過輸出 0 - 10 V 類比直流信號，還可以控制外置三相自動調壓器。 此外，PFS 503N 系列還專門配備了獨立的被試設備輸出埠，用於進行單相被測EN 61000-4-11
EN 61000-4-29
EN 61000-4-34
EN 61000-6-1
EN 61000-6-2
IEC 60601-1-2
IEC 61000-4-11
IEC 61000-4-29
IEC 61000-4-34
IEC 61326
EN 61000-4-29
EN 61000-4-34
EN 61000-6-1
EN 61000-6-2
IEC 60601-1-2
IEC 61000-4-11
IEC 61000-4-29
IEC 61000-4-34
IEC 61326
